Transformación de Dongle LSBOX y sus derivados en PC40
Materiales
- - 1 Led (puede ser cualquier color y cualquier tamaño, los más comunes son de 5mm)
- - Trozo de cable delgado
- - Cautín
- - Pasta para soldar
- - Soldadura
- - Pistola de Silicona
Recordatorio: El dongle tiene que estar ya actualizado con la del PC30 o PC40
La pregunta del millón: ¿es necesario el puente?
La respuesta es NO, pero si lo tienen no es necesario sacarlo ya que funciona con o sin él.
PASO 1
Instalar el Led como lo describe la imagen
El signo + indica que el pin positivo del led debe ir ahí.
El signo – indica que el pin negativo del led debe ir ahí.
Si el dongle tiene un sensor infrarrojo tienen que sacarlo para colocar el Led.

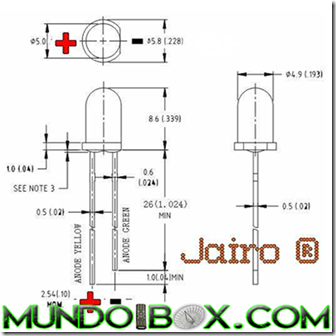

Polaridad del Led
Los Leds tienen polaridades, que es positivo y negativo. Cuando compramos Leds siempre el pin más largo es que el positivo, pero si cortamos los pines a la misma medida ¿como sabemos cuál es el positivo y el negativo? Fácil. Solo miramos el led de frente y en los extremos del led en donde van los pines encontraremos una parte plana y la otra redonda. La parte plana es el Negativo y la parte redonda es el positivo. Dejo una imagen para que puedan orientarse y no confundirse con eso.
Paso 2
Tomamos el trozo de cable, lo pelamos y debe quedar así
Cortamos lo sobrante, dejamos un pelo y debe quedar así.
Cortamos lo sobrante, dejamos un pelo y debe quedar así.
Paso 3
Debemos soldar un extremo del cable al led y la punta con un pelo al procesador
Paso 4
El otro extremo del cable que está con un solo pelo hay que untarlo en pasta para soldar para que la soldadura se adhiera mejor al cable
Paso 5
Con el cable ya untado en pasta, hay que añadirle soldadura
Y quedará así
Paso 6
Tomar el pelo con soldadura y doblarlo en 90º
Y cortamos un poco la punta para que quede preciso al procesador
Paso 7
Este paso es el más difícil y se requiere de buen pulso y precisión, si no puede hacerlo no lo haga ya que puede quedar el dongle inservible porque quemará el procesador.
Hágalo BAJO SU RESPONSABILIDAD.
Con el cable ya doblado en 90º y el otro extremo soldado al led, buscamos el pin 74 del procesador, para que sea más fácil de encontrar contamos hasta 10
Como ilustra la imagen
Un poco de ZOOM
Paso 8
Soldamos el pelo de cable al procesador
Pelo Soldado al PIN 74 del procesador
Pelo Soldado al PIN 74 del procesador
Paso 9
Ahora que tenemos todo soldado debemos pegar el cable con
Silicona para que no se mueva y no se corte el pelo que ha sido soldado
Paso 10 y final (al fin)
Revisamos que todo haya quedado perfecto y que el pelo soldado no haga puente con otro pin del procesador, el led que quede en buena posición ya que tiene polaridades, después de que está todo comprobado ya tenemos nuestro LSBOX transformado a PC40 y ya podemos conectarlo a nuestro receptor.
